Flexible Sammelschiene
ARIDA
| Menge: | |
|---|---|
Die flexible Sammelschiene (Soft Connection) ist für Anwendungen konzipiert, die eine hohe Vibrationsfestigkeit und eine flexible Installation in Batteriepaketen und Energiespeichersystemen von Elektrofahrzeugen erfordern. Es besteht aus gestapelten Kupfer- oder Aluminiumfolien, die an beiden Enden verschweißt sind. Es bietet eine hervorragende Leitfähigkeit und ermöglicht gleichzeitig Bewegung und Wärmeausdehnung. Diese Struktur reduziert die Belastung der Anschlussverbindungen und verbessert die Gesamtzuverlässigkeit des Systems. Mit anpassbaren Abmessungen und Materialien eignet sich die weiche Stromschiene ideal für die Verbindung von Modulen innerhalb eines Batteriepacks und gewährleistet eine stabile Stromübertragung auch unter dynamischen mechanischen Bedingungen.

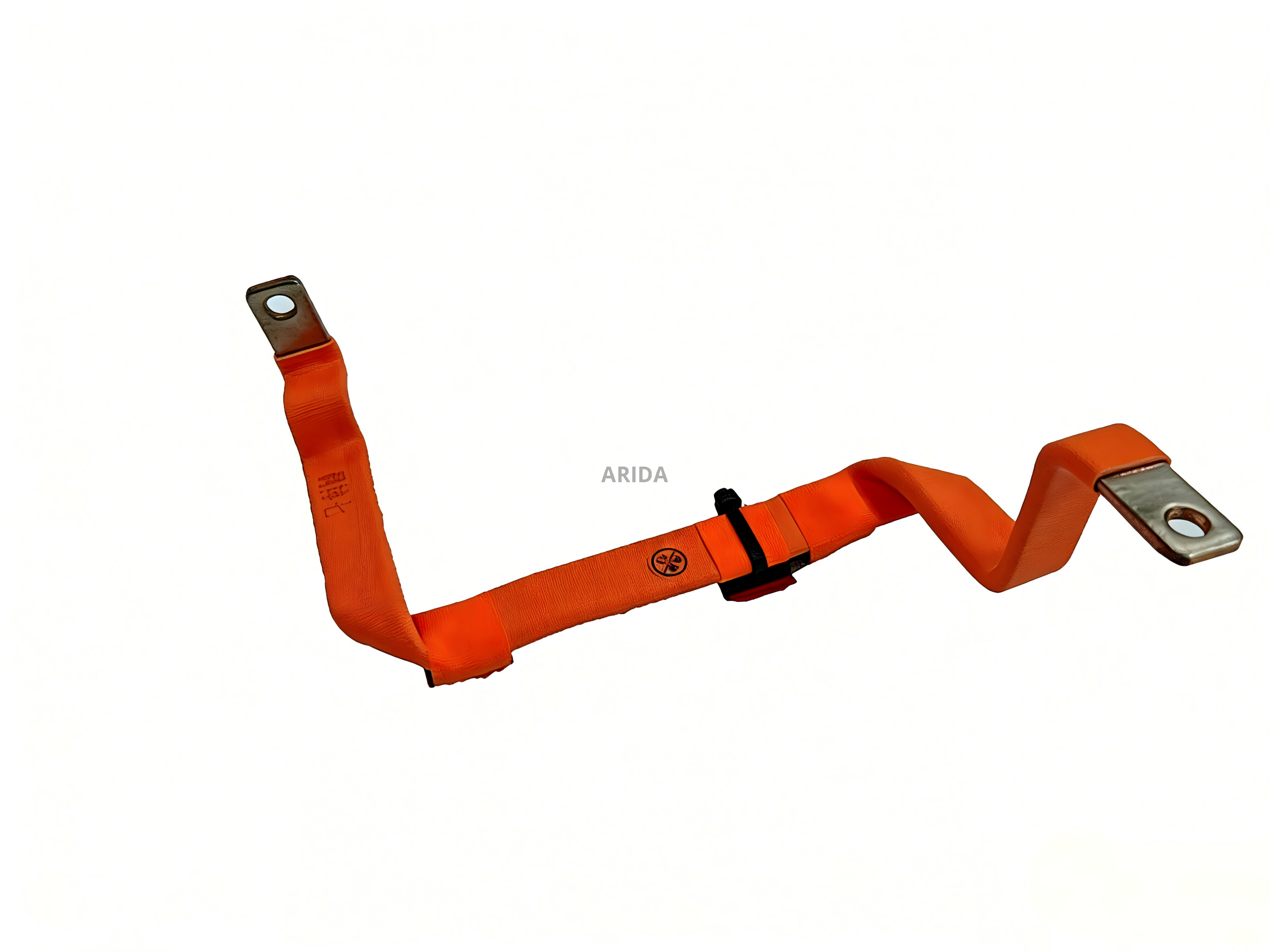

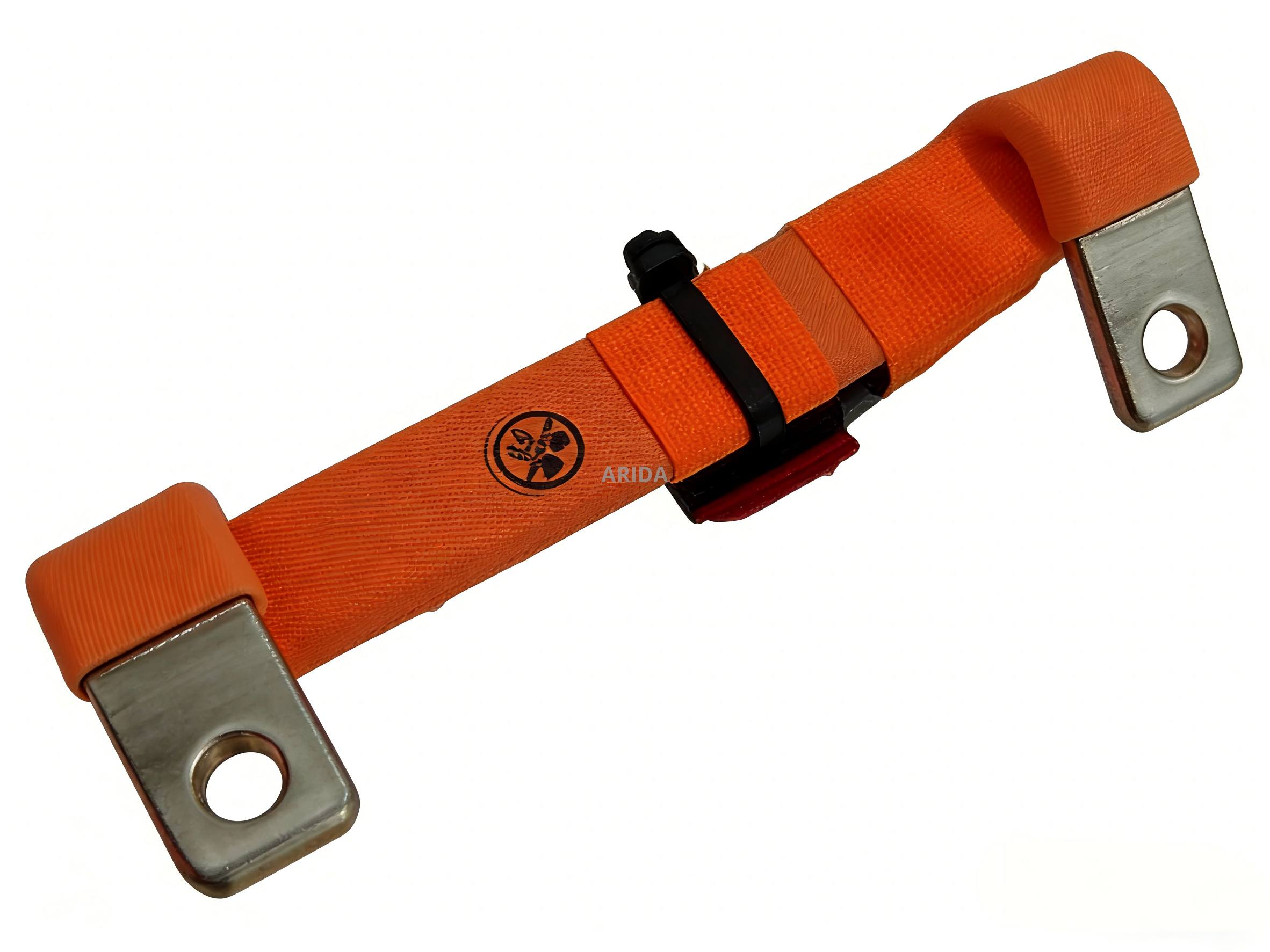

Orange gewellter flexibler Steckverbinder
Orange gewellter flexibler Steckverbinder

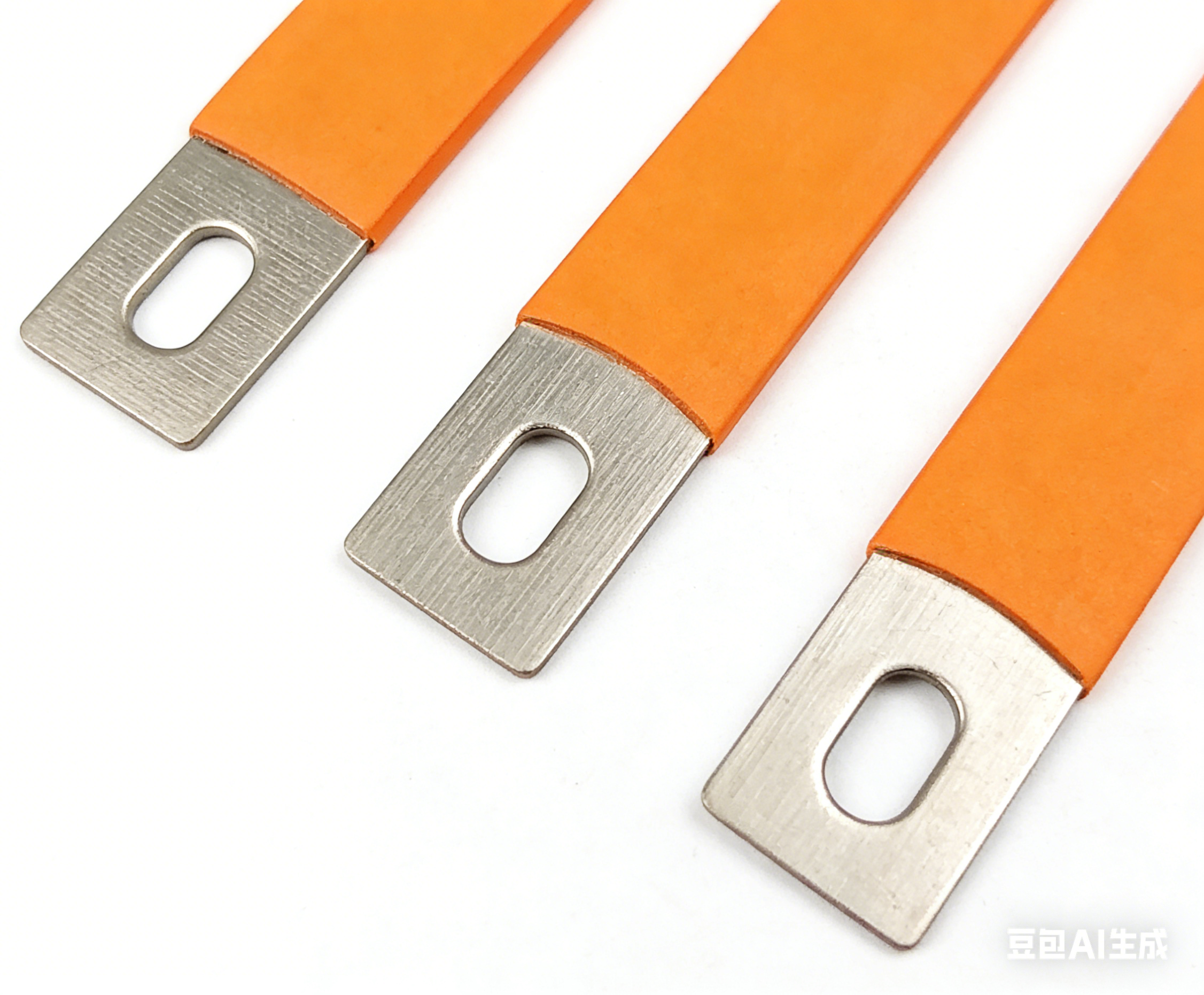

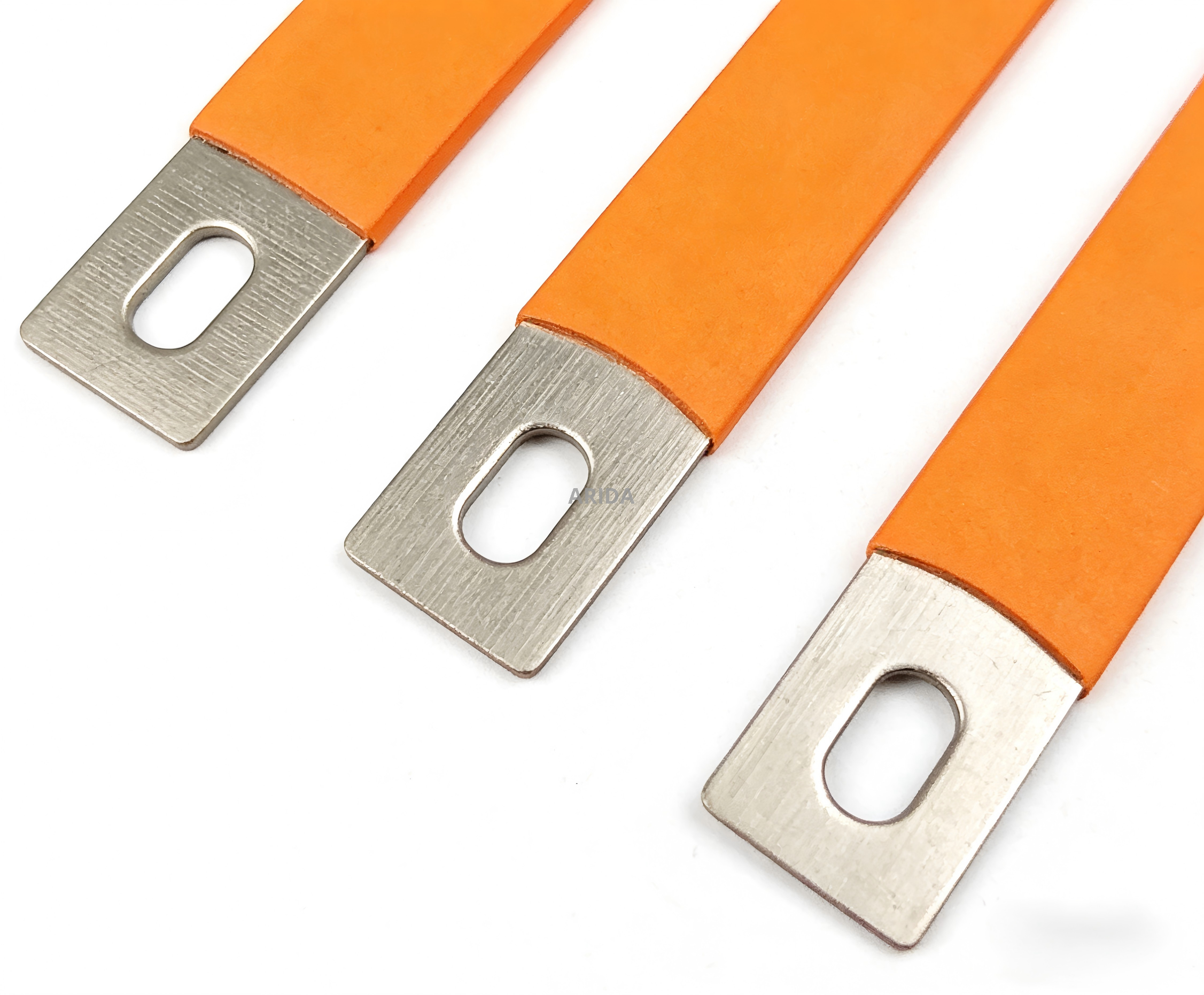

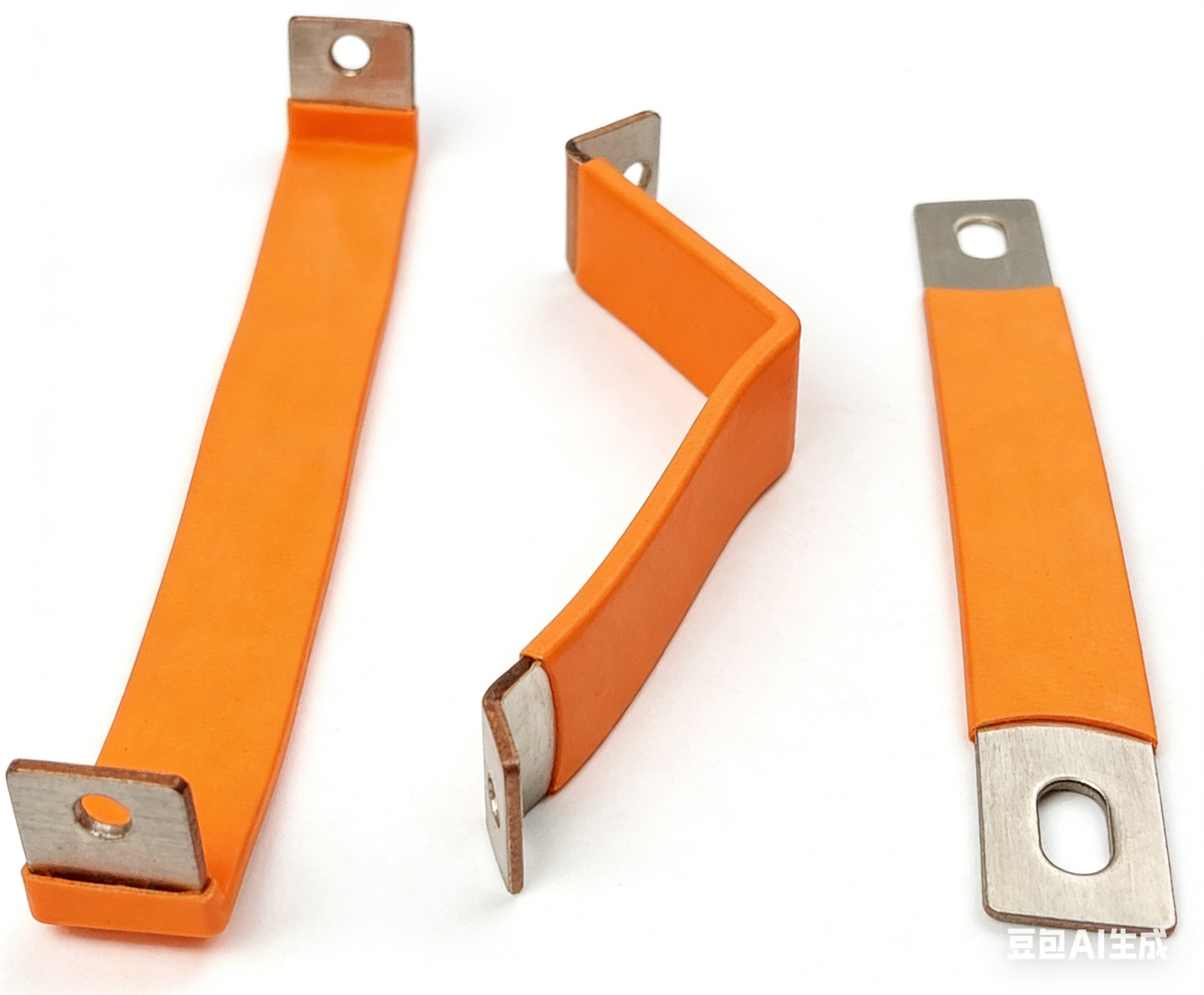

Orangefarbener flexibler Steckverbinder mit starrer Isolierung (Typ mit laminierter Kupferfolie)
Orangefarbener flexibler Steckverbinder mit starrer Isolierung (Typ mit laminierter Kupferfolie)

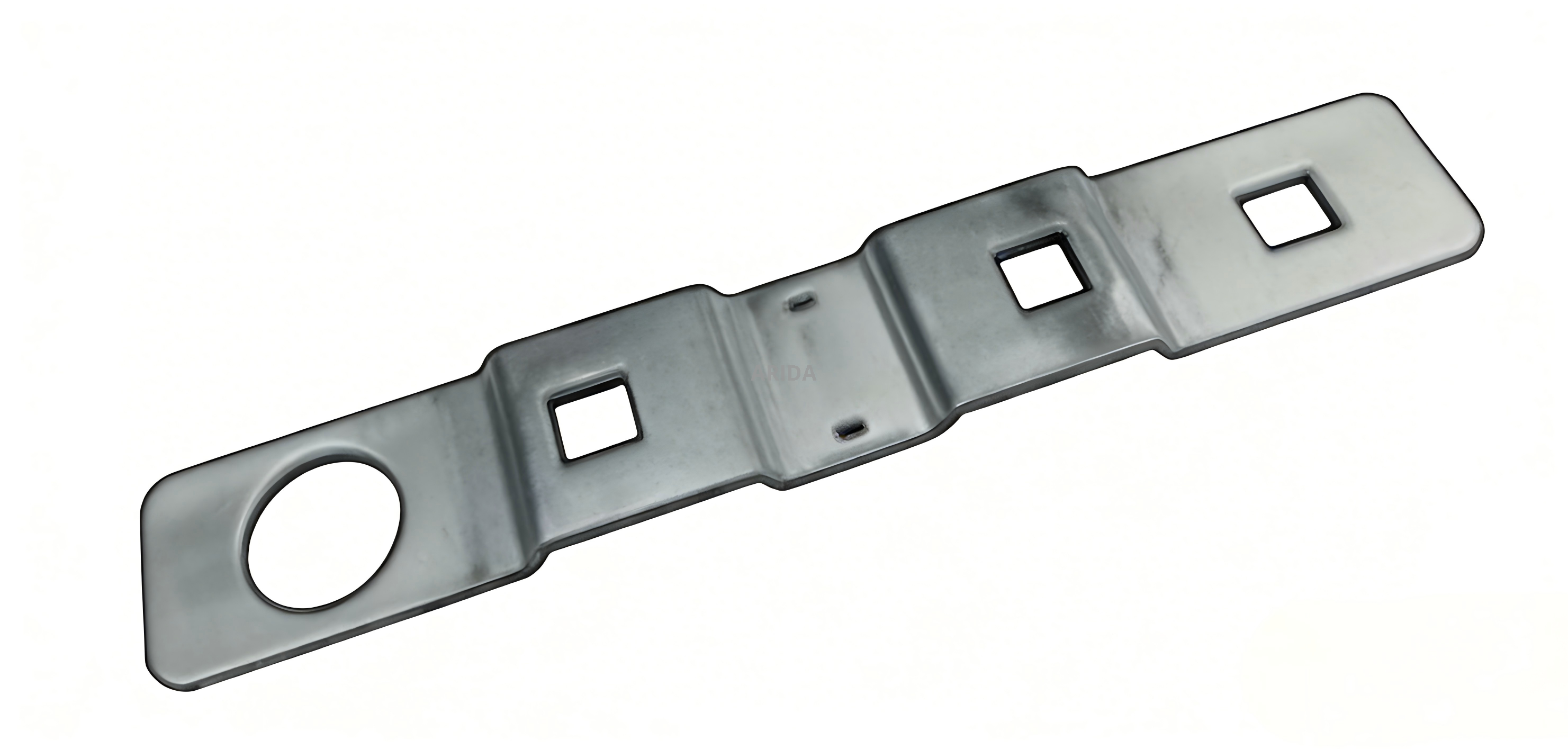

Länglicher, gestanzter flexibler Steckverbinderanschluss

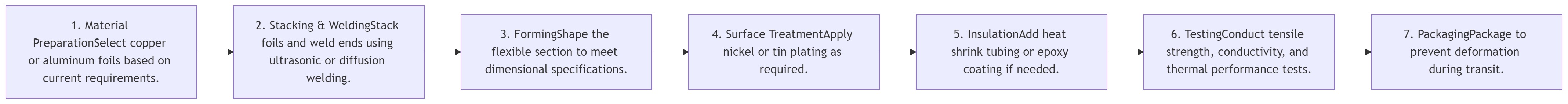

Materialvorbereitung – Wählen Sie Kupfer- oder Aluminiumfolien entsprechend den aktuellen Anforderungen aus.
Stapeln und Schweißen – Stapeln Sie Folien und verschweißen Sie die Enden mithilfe von Ultraschall- oder Diffusionsschweißen.
Formen – Formen Sie den flexiblen Abschnitt so, dass er den Maßvorgaben entspricht.
Oberflächenbehandlung – Tragen Sie je nach Bedarf eine Nickel- oder Zinnbeschichtung auf.
Isolierung – Fügen Sie bei Bedarf einen Schrumpfschlauch oder eine Epoxidbeschichtung hinzu.
Tests – Führen Sie Zugfestigkeits-, Leitfähigkeits- und Wärmeleistungstests durch.
Verpackung – Verpackung, um Verformungen während des Transports zu verhindern.
| Parameterbeschreibung | |
|---|---|
| Leitermaterial | Kupfer (C1100, C1020), Aluminium (1060, 1050) |
| Stapeldicke | 0,5 mm – 20 mm (anpassbar) |
| Oberflächenbehandlung | Vernickelt, verzinnt oder blank |
| Betriebstemperatur | -40℃ – 125℃ |
| Isolierung | Schrumpfschlauch, Epoxidharz oder PVC |
| Anwendungen | Anschlüsse für EV-Batteriemodule, Energiespeichersysteme |
Schienenverkehr
Photovoltaik-Wechselrichter
Windkraftkonverter
Elektrofahrzeug mit neuer Energie
Kommunikations- und Datensektor
Leistungselektronik
Überprüfen Sie die flexiblen Abschnitte nach längerer Vibrationseinwirkung auf Ermüdung oder Rissbildung.
Stellen Sie sicher, dass die Isolierung intakt ist, um Kurzschlüsse zu vermeiden.
Befolgen Sie die Drehmomentangaben für verschraubte Enden, um eine übermäßige Kompression zu vermeiden.
