Šroub
Arida
7318159090
CNC obráběcí centrum
Nerez
Upevňovací prvek
Studená kování
Vysoká rigidita a přesnost
ISO, GS, ROHS, CE
Jeden rok
Kování
Standardní exportní balíček
Arida
Čína
Přesnost CNC
Nový
Motor
Celosvětově
Ano
CNC
| Množství: | |
|---|---|
Specifická velikost konzultujte zaměstnance zákaznického servisu, díky.
| Nominální průměr d | Pitch p | Maximální průměr hlavy DP | Min průměr hlavy DP | Maximální délka z | Min délka z |
| M3 | 0.5 | 2 | 1.75 | 1.75 | 1.5 |
| M4 | 0.7 | 2.5 | 2.25 | 2.25 | 2 |
| M5 | 0.8 | 3.5 | 3.2 | 2.75 | 2.5 |
| M6 | 1 | 4 | 3.7 | 3.25 | 3 |
| M8 | 1.25 | 5.5 | 5.2 | 4.3 | 4 |
| M10 | 1.5 | 7 | 6.64 | 5.3 | 5 |
| M12 | 1.75 | 8.5 | 8.14 | 6.3 | 6 |
Systém pohonu:
Torx Drive: Tyto šrouby používají systém Torx Drive, který se vyznačuje výklenkem ve tvaru hvězd v hlavě šroubu. Tento design poskytuje lepší přenos točivého momentu a snižuje cam-out ve srovnání s tradičními šrouby hlavy Phillips.
Mechanismus polohování:
Prodloužený tip: Mnoho polohových šroubů Torx má prodlouženou špičku, která vyčnívá z hlavy šroubu. Tento tip pomáhá vyrovnat šroub s pářením nebo komponentou během sestavy.
Funkce vedení: Některé šrouby mohou mít na špičce kuželovitý nebo zúžený tvar, který snadněji vede šroub do závitového otvoru.
Zarovnání a umístění:
Snadné zarovnání: Polohovací mechanismus zajišťuje, že šroub se správně vyrovná s otvorem, čímž se snižuje riziko křížového vlákniny nebo nesprávného vyrovnání.
Snížená doba sestavení: Pokyny mohou výrazně zkrátit dobu potřebnou pro sestavení odstraněním potřeby manuálního zarovnání.
Materiály:
Ocel: Nejčastěji používaný materiál pro tělo šroubu.
Nerezová ocel: Používá se pro aplikace vyžadující odolnost proti korozi.
Slitinové oceli: Pro zvýšenou sílu a trvanlivost v náročných aplikacích.
Styly hlavy:
Standard Torx: Nejběžnější styl s výklenkem ve tvaru hvězdy.
Torx Plus: Vylepšená verze s hlubším a robustnějším výklenkem a poskytuje ještě lepší přenos točivého momentu.
Vlastní hlavy: V závislosti na aplikaci mohou být vlastní styly hlavy navrženy pro specifické potřeby.
Styly vlákna:
Self-klepání: Navrženo tak, aby poklepalo na jejich vlastní vlákna v základním materiálu.
Standardní vlákna: Vhodné pro předběžné otvory nebo závitové vložky.
Ošetření povrchu:
Zinningové pokovování: pro obecnou odolnost proti korozi.
Položení niklu: Pro zlepšený vzhled a odolnost proti korozi.
Jiné povlaky: V závislosti na aplikaci lze použít různé povlaky, jako je černý oxid, epoxid nebo PTFE.
Výběr správných nástrojů:
Ujistěte se, že máte správný šroubovák Torx nebo plochý hlava, aby odpovídal velikosti šroubu.
Příprava:
Pokud se jeden použije, zarovnejte šroub s předvrceným otvorem nebo pilotním otvorem.
Zajistěte, aby byl válcový konec umístěn správně, pokud se musí zapadnout do výklenku nebo slotu.
Řízení šroubu:
Vložte bit Torx do šroubu a začněte jej vjíždět do materiálu.
Utáhněte se stálý tlak a otočte ve směru hodinových ručiček.
Konečné zpřísnění:
Jakmile je šroub usazen, v případě potřeby použijte točivý momentový klíč k dosažení stanovené těsnosti.
Materiál : nerezová ocel
Styl hlavy : Torx Plus T10
Velikost vlákna : M3 x 0,5
Délka : 10 mm
Ošetření povrchu : pokovování zinku
Funkce umístění : rozšířený tip
Styl vlákna : Selfleapping
Hodnocení točivého momentu : až 1,5 nm

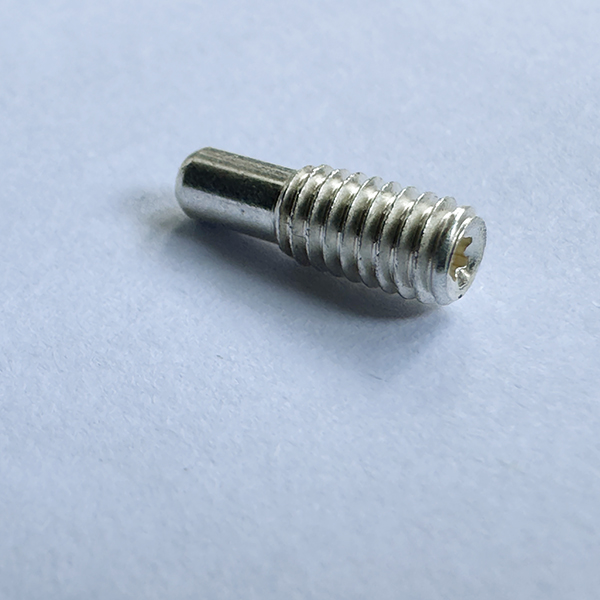

Název produktu : Polohování Torx Screw
Materiál : nerezová ocel
Styl hlavy : Torx Plus T15
Velikost vlákna : M4 x 0,7
Délka : 12 mm
Ošetření povrchu : Pokračování niklu
Funkce umístění : kónický tip
Styl vlákna : Standardní vlákno
Hodnocení točivého momentu : až 2,5 nm
Množství na balíček : 100 kusů
Cena : Dodavatel kontaktu pro ceny
Specifická velikost konzultujte zaměstnance zákaznického servisu, díky.
| Nominální průměr d | Pitch p | Maximální průměr hlavy DP | Min průměr hlavy DP | Maximální délka z | Min délka z |
| M3 | 0.5 | 2 | 1.75 | 1.75 | 1.5 |
| M4 | 0.7 | 2.5 | 2.25 | 2.25 | 2 |
| M5 | 0.8 | 3.5 | 3.2 | 2.75 | 2.5 |
| M6 | 1 | 4 | 3.7 | 3.25 | 3 |
| M8 | 1.25 | 5.5 | 5.2 | 4.3 | 4 |
| M10 | 1.5 | 7 | 6.64 | 5.3 | 5 |
| M12 | 1.75 | 8.5 | 8.14 | 6.3 | 6 |
Systém pohonu:
Torx Drive: Tyto šrouby používají systém Torx Drive, který se vyznačuje výklenkem ve tvaru hvězd v hlavě šroubu. Tento design poskytuje lepší přenos točivého momentu a snižuje cam-out ve srovnání s tradičními šrouby hlavy Phillips.
Mechanismus polohování:
Prodloužený tip: Mnoho polohových šroubů Torx má prodlouženou špičku, která vyčnívá z hlavy šroubu. Tento tip pomáhá vyrovnat šroub s pářením nebo komponentou během sestavy.
Funkce vedení: Některé šrouby mohou mít na špičce kuželovitý nebo zúžený tvar, který snadněji vede šroub do závitového otvoru.
Zarovnání a umístění:
Snadné zarovnání: Polohovací mechanismus zajišťuje, že šroub se správně vyrovná s otvorem, čímž se snižuje riziko křížového vlákniny nebo nesprávného vyrovnání.
Snížená doba sestavení: Pokyny mohou výrazně zkrátit dobu potřebnou pro sestavení odstraněním potřeby manuálního zarovnání.
Materiály:
Ocel: Nejčastěji používaný materiál pro tělo šroubu.
Nerezová ocel: Používá se pro aplikace vyžadující odolnost proti korozi.
Slitinové oceli: Pro zvýšenou sílu a trvanlivost v náročných aplikacích.
Styly hlavy:
Standard Torx: Nejběžnější styl s výklenkem ve tvaru hvězdy.
Torx Plus: Vylepšená verze s hlubším a robustnějším výklenkem a poskytuje ještě lepší přenos točivého momentu.
Vlastní hlavy: V závislosti na aplikaci mohou být vlastní styly hlavy navrženy pro specifické potřeby.
Styly vlákna:
Self-klepání: Navrženo tak, aby poklepalo na jejich vlastní vlákna v základním materiálu.
Standardní vlákna: Vhodné pro předběžné otvory nebo závitové vložky.
Ošetření povrchu:
Zinningové pokovování: pro obecnou odolnost proti korozi.
Položení niklu: Pro zlepšený vzhled a odolnost proti korozi.
Jiné povlaky: V závislosti na aplikaci lze použít různé povlaky, jako je černý oxid, epoxid nebo PTFE.
Výběr správných nástrojů:
Ujistěte se, že máte správný šroubovák Torx nebo plochý hlava, aby odpovídal velikosti šroubu.
Příprava:
Pokud se jeden použije, zarovnejte šroub s předvrceným otvorem nebo pilotním otvorem.
Zajistěte, aby byl válcový konec umístěn správně, pokud se musí zapadnout do výklenku nebo slotu.
Řízení šroubu:
Vložte bit Torx do šroubu a začněte jej vjíždět do materiálu.
Utáhněte se stálý tlak a otočte ve směru hodinových ručiček.
Konečné zpřísnění:
Jakmile je šroub usazen, v případě potřeby použijte točivý momentový klíč k dosažení stanovené těsnosti.
Materiál : nerezová ocel
Styl hlavy : Torx Plus T10
Velikost vlákna : M3 x 0,5
Délka : 10 mm
Ošetření povrchu : pokovování zinku
Funkce umístění : rozšířený tip
Styl vlákna : Selfleapping
Hodnocení točivého momentu : až 1,5 nm
Název produktu : Polohování Torx Screw
Materiál : nerezová ocel
Styl hlavy : Torx Plus T15
Velikost vlákna : M4 x 0,7
Délka : 12 mm
Ošetření povrchu : Pokračování niklu
Funkce umístění : kónický tip
Styl vlákna : Standardní vlákno
Hodnocení točivého momentu : až 2,5 nm
Množství na balíček : 100 kusů
Cena : Dodavatel kontaktu pro ceny
