4-die 4-Blow Cold Heading Machine
4-DIE 4-Blow Cold Heading Machine on erikoistunut valmistusteollisuudessa käytettyjen muotoilulaitteiden tyyppinen muotoilulaite, etenkin kiinnittimien, pulttien, ruuvien ja muiden pienten metallikomponenttien tuottamiseen.
Se on suunniteltu muodostamaan ja muotoilemaan metalli -aihiot valmiiksi tuotteiksi sarjan neljän erillisen muotoilun avulla, joista kukin suorittaa erillinen suulake -asema. Termi 'Cold Heading ' viittaa metallin muotoiluun huoneenlämpötilassa ilman lämmitystä, mikä mahdollistaa nopean tuotannon ja minimaalisen materiaalin menetyksen.
4-DIE 4-Blow Cold Heading -koneita käytetään laajasti teollisuudenaloilla, kuten autoteollisuudessa, rakentamisessa ja elektroniikassa kiinnittimien, nastajen ja muiden tarkkuusmetallikomponenttien massatuotantoon.
1. Materiaalivalmistus
Ennen prosessin alkamista langanvarasto on valmistettava. Tähän sisältyy sen varmistaminen, että lanka suoristetaan, puhdistetaan ja voideltaan tarvittaessa. Lanka syötetään koneeseen opasjärjestelmän kautta.
2. Leikkaus
Lanka mitataan haluttuun osaan oikeaan pituuteen ja leikkaa sitten leikkausterät. Tarkkuus on tässä kriittinen yhdenmukaisten osan pituuksien varmistamiseksi.
3. Ruokinta
Kun lanka on leikattu oikealle pituudelle, se syötetään muodostumisalueelle. Tämä tehdään usein automaattisesti, kun kone on suunniteltu käsittelemään jatkuvaa syöttöä.
4. Muodostuminen/otsikko
Muodostusvaiheessa lanka tyhjä on sijoitettu rei'itys- ja suulakkeen alle. Rei'itys liikkuu alas ja puristaa langan muottia vasten, jolla on halutun osan negatiivinen muoto. Tätä prosessia kutsutaan otsikkona, ja se voi luoda ominaisuuksia, kuten päätä, kuusikulmaisia muotoja tai upotusmuotoja.
5. Kylmän muodostuminen
Kylmän otsikon aikana lanka on muodonmuutos huoneenlämpötilassa, mikä mahdollistaa monimutkaisten muotojen luomisen sulattamatta materiaalia. Tämä prosessi lisää muodostettujen osien voimakkuutta ja kestävyyttä työn kovettumisvaikutuksen vuoksi.
6. Toissijainen toiminta
Osan monimutkaisuudesta riippuen toissijaiset toiminnot voivat olla tarpeen. Näihin voi kuulua puhkeaminen, viiste, kierteminen tai neulonta. Nämä vaiheet suoritetaan käyttämällä koneeseen tai erillisiin koneisiin asennettujen lisätyökalujen avulla.
7. Poisto
Kun osa on täysin muodostettu, se poistetaan muotista käyttämällä työntäjä- tai ejektorimekanismia. Valmiit osat kerätään ja ne voivat käydä jatkokäsittelyn, kuten puhdistuksen, pinnoitteen tai pakkaamisen.
8. Laadunvalvonta
Koko toiminnan ajan toteutetaan laadunvalvontatoimenpiteitä sen varmistamiseksi, että osat täyttävät määritetyt mitat ja toleranssit. Tähän voi liittyä osien mekaanisten ominaisuuksien visuaalinen tarkastus, mittaus ja testaaminen.
Operaation keskeiset ominaisuudet:
Automaatio : Nykyaikaiset 4D4B -koneet ovat erittäin automatisoituja, mikä vähentää manuaalisen intervention tarvetta.
Tarkkuus : Ne kykenevät tuottamaan osia, joilla on erittäin tarkkuus ja toistettavuus.
Tehokkuus : Nämä koneet voivat tuottaa suuren määrän osia minuutissa, mikä tekee niistä sopivia massatuotantoon.
Huolto- ja turvallisuusnäkökohdat:
Säännöllinen huolto : Koneen pitämiseksi sujuvasti on tärkeää noudattaa huolto -aikataulua, joka sisältää voitelun, puhdistuksen ja tarkistamisen työkalujen kulumisen.
Turvallisuusprotokollat : Operaattoreiden on noudatettava tiukkoja turvallisuusprotokollia, mukaan lukien suojavarusteiden käyttäminen ja toiminta -ohjeiden noudattaminen onnettomuuksien estämiseksi.
Autoteollisuus:
Kiinnittimet: Ajoneuvokokoonpanossa käytettyjen mutterien, pulttien, ruuvien ja niittien tuotanto.
Liitintapit: Tappien, leikkeiden ja muiden pienten komponenttien valmistus sähkö- ja mekaanisiin liitäntöihin.
Moottorin komponentit: Pienet moottorin osat, kuten säilyttävät renkaat, välikappaleet ja leikkeet.
Rakennusteollisuus:
Kiinnittimet: pultit, kynnet ja muut rakennus- ja rakennusprojekteissa käytetyt kiinnittimet.
Kiinnitys: Leikkeet, kiinnikkeet ja muut rakenteellisiin ja ei-rakenteellisiin sovelluksiin tarvittavat kiinnikkeet.
Elektroniikkateollisuus:
Sähköliittimet: nastat, liittimet ja muut elektronisissa laitteissa ja piirilevyissä käytetyt liittimet.
Tarkkuuskomponentit: Pienet metallikomponentit kulutuselektroniikalle, kuten matkapuhelimille ja tietokoneille.
Ilmailualan teollisuus:
Kiinnittimet: Erikoistuneet kiinnittimet, joissa on tiukka toleranssit ja ilma-aluksen ja avaruusaluksen luja.
Mekaaniset komponentit: pienet avaruusjärjestelmät, kuten laakerit ja leikkeet.
Lääketieteellinen teollisuus:
Kirurgiset instrumentit: kirurgisten välineiden ja lääkinnällisten laitteiden tarkkuuskomponentit.
Implantit: Pienet metalliimplantit, kuten ortopedisessa leikkauksessa käytetyt ruuvit ja nastat.
Laitteisto- ja työkaluteollisuus:
Työkalut: Työkalukomponenttien, kuten bittien, kiinnikkeiden ja kahvojen, tuotanto.
Laitteisto: mutterit, pultit, ruuvit ja muut laitteistot yleistä käyttöä varten.
Erityiset tuotteet
Joitakin yleisiä tuotteita, jotka voidaan valmistaa 4-DIE 4-Blow Cold Heading -koneella, ovat:

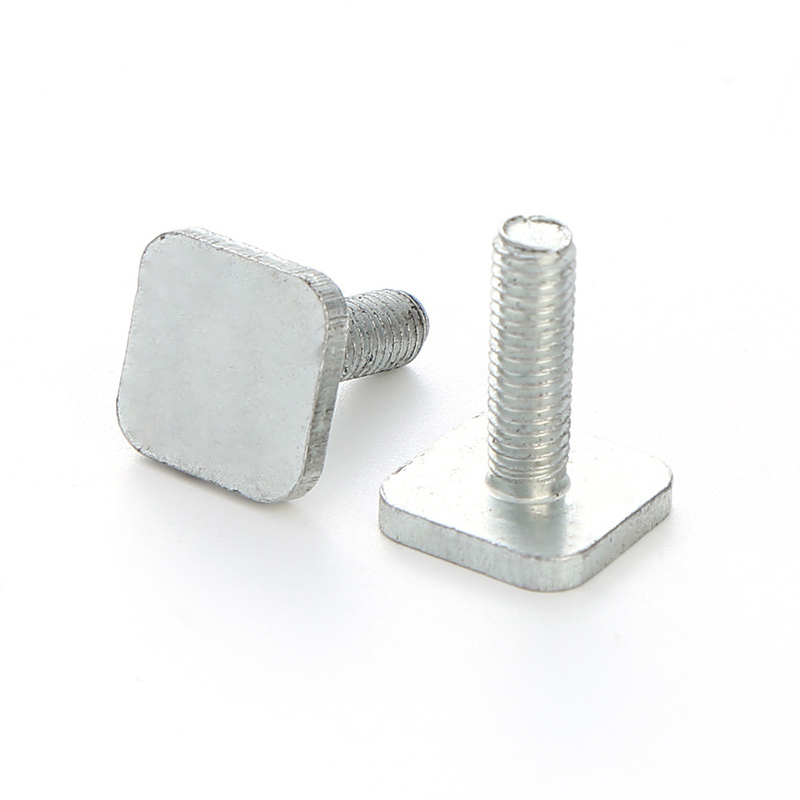

Pultit ja ruuvit: Eri tyyppiset pultit ja ruuvit, joissa on erilaiset päätyylit, kuten kuusikulmainen, pannu, nappi ja pistorasiapäät.
Mutterit: kuusikulmaiset pähkinät, laippamutterit ja muut erikoistuneet pähkinät.
Aluslevyt: Tavalliset aluslevyt, lukituslevyt ja erikoisaluslevyt.
Nastat ja nastat: Suorat nastat, turvatapit ja kierteiset nastat.
Leikkeet ja pidikkeet: C-leikkeet, napsautusrenkaat ja muut pidätyselementit.
Liittimet: sähköliittimet, kuten nastat ja pistorasiat.
Laakerit: Pienet kuulalaakerit ja muut laakerikomponentit.
