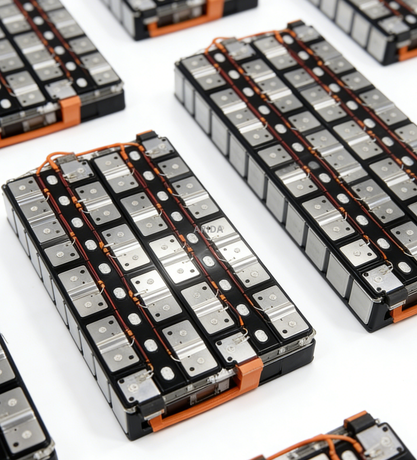

Ko te hoahoa putea pākahiko EV e mau ana i nga mahi miihini nui i enei ra. Ko te kore e tika ana, ko te koretake ranei o te kaha kawe o naianei i roto i te punaha hononga pūtau (CCS) ka pa mai nga raru wera nui. Ka whakaohohia ano e ratou nga kohinga kohinga nui i runga i te raina whakaputa. Hei aukati i enei ngoikoretanga, me whakatika nga miihini pākahiko me nga hoa mahi hangahanga i o raatau waahi korero hangarau. I tuhia e matou tenei aratohu hei whakamaarama i nga raraunga tika e hiahia ana koe ki te hoahoa, ki te whakahua, ki te whakaputa i tetahi otinga pono.
Ma te whakarato i nga whakaritenga tuatahi, ka whakaitihia e koe nga whitiwhitinga tauira kore e tika. Ka whakaitihia hoki e koe nga utu taputapu utu nui me te whakatere i to wa-ki-maakete. Ka ako koe i nga tohu raraunga hiko, miihini, me nga rawa e hiahiatia ana hei neke i to kaupapa mai i te ariā ki te whakangao tere.
Ko nga whakakitenga kore e kore e arai ki nga take whakaraerae morearea. Ka mau koe i nga inenga paerewa, ka maha nga rereketanga iti puta noa i te waahanga pākahiko. Ka raru tenei ki te tuu i te ahotea miihini ki runga i nga pūtau pākahiko takitahi i te wa e mahi ana te waka. Ko te rohirohi kāpeka pūtau he waahi kore noa i roto i nga tono mahi. Me tino whakamarama koe i nga rohe rahi katoa kia kore ai enei nekehanga moroiti e pakaru ai nga pakaru.

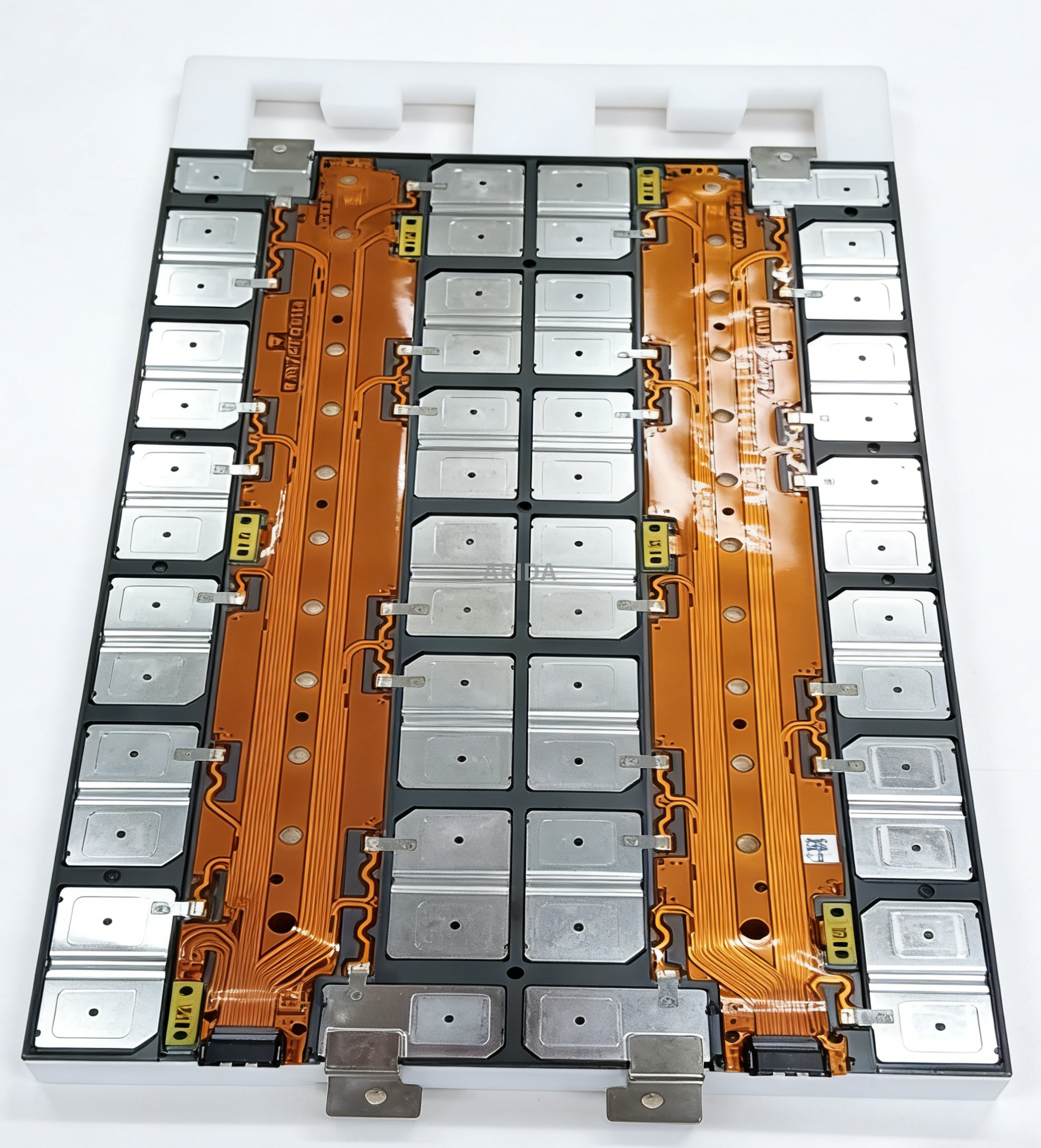

Hangahanga a Ritenga CCS Integrated Busbar me nui te haumi o mua. Ka mate te kuini ritenga me nga taputapu FPC e hiahia nui ana te whakapaipai me te wa hanga. Ko nga whakarereketanga i pehia e nga raraunga tuatahi kaore i oti ka piki ake enei utu. Mena ka whakarereke koe i te puri kapeka i muri i te tapahi i te mate rino, ka ngaro koe i nga wiki o te wa arahi. Ko nga raraunga tika ka mau i to raarangi whakaputa me te tiaki i to tahua taputapu taputapu tuatahi.
Ko te mahi a te CCS he ara kawe hiko teitei me te aroturuki haumaru. Ko te ngaro o nga raraunga o naianei kei te whakararu tika i o rautaki aukati rere wera. Ki te kore e taea e te pae pahi te hapai i nga koikoi hiko, ka puta te wera o roto. Ko tenei whakamahana o te rohe ka whakararu i te tika o te hanganga o te whakamaarama a tawhio noa. Ko nga tohu hiko tika te hanga i to parenga tuatahi ki te tohanga wera.
Me mohio to kaihanga ki to momo pākahiko tika. Ko nga pūtau porotakaro, prismatic, me nga pukoro e hiahia ana ki nga hoahoanga hononga rereke. Me tohu e koe te whirihoranga raupapa-whakarara tika. Ko te topology 16S1P he rereke te rahinga me te ararere atu i te tatūnga 4S2P. Ko te matū pūtau e tohu ana i nga pihinga ngaohiko whakahaere e tumanakohia ana.
Ko te kawenga hiko e tohu ana i te ahuahanga taketake o te pae pahi. Me whakarato e koe nga nama marama mo te whakahaere tonu o naianei. Me mohio ano tatou ki te teitei o te ia me tona roanga. Ko te koikoi 500-ampere e rua hēkona e hiahia ana kia rere ke te papatipu waiariki i te titaha tekau-hekona. Me hoatu ano e koe te ngaohiko punaha teitei. Ka whakamahia e nga miihini tenei ngaohiko teitei ki te tatau i te ngako me nga tawhiti whakaatea i runga i nga paerewa haumaru o te ao.
Me whakarite e koe nga paepae parenga pai puta noa i te kupenga kawe. He iti te tohu Ko te CCS Integrated BusbarBattery Module Busbar ka wheako i te whakamahana joule i te wa o nga huringa utu tere. Ko te whakatau i nga rohe aukati kaha ka aukati i tenei whakamahana rohe. Ka whakarite hoki i te tuku hiko rite tonu me te whakapai ake i te pai o to punaha rokiroki hiko.
Ko te mokowhiti te utu nui i roto i nga waahi pākahiko hou. Me tautuhi e koe nga herenga morahi roa, te whanui me te teitei. Me uru pai te CCS ki roto i te whare kōwae pākahiko me te kore e mirimiri ki te uhi o runga. Ahakoa te mirimita o te pokanoa ka mau i roto i nga kiriata dielectric i roto i nga tau o te wiri rori.
Whakaratohia nga tawhiti tika o waenganui-ki-pokapū i waenga i nga kapeka pūtau katoa. Me whakauru e koe nga herenga ahu e whakaaetia ana. He maha nga wa ka tohua e nga waahanga paerewa he ± 0.1mm. Mena karekau te papa pahi i hangaia i te tino rite ki nga pūtau paiherea, me kaha nga roopu hui ki te tirohanga. Ko tenei tirohanga kaha ka puta te ahotea i nga hononga paihere.
Ko te taiao whakahaere e tumanakohia ana ka kaha te whakatau i te hoahoa miihini. Ko nga tono motika ka mau i te wiri tuka-maha. He iti noa te nekehanga o nga punaha rokiroki hiko, engari me kaha ki te ngokingoki mo te wa roa. Me tohu e koe te taiao e hiahiatia ana. Ko enei raraunga ka whakatau mena ka hiahiatia e te hoahoa nga ahuatanga whakamaarama-a-raruraru, nga hononga roha ngawari, me nga tautoko hanganga pakari ranei.
Ko to whiringa ki te whakauru ki te hangarau ka pa ki te whakakikorua mata me te ahua tinana o nga ripa whakapiri. Me tohu koe i to tikanga whakahiato ki mua.
Ko te ripanga i raro nei ka whakarāpopoto i ngā tikanga e whakamahia ana mō te whakahiato kōwae.
| Tikanga Hononga | Tuatahi | Whakaritenga Hoahoa Painga mo CCS |
|---|---|---|
| Taiaho Welding | Te whakauru wera iti, te tino tika | E hiahia ana nga papa whakapiri tino papatahi me te whakakikorua hototahi (hei tauira, Nickel). |
| Ultrasonic Welding | He pai mo nga konganuku rereke | Me tika te waahi ripa mo te taputapu sonotrode kia mau te pupuri. |
| Hononga Waea | Ko te whakakotahitanga i roto mo te haumarutanga taumata-putau | Ka hiahiatia he papa here motuhake me te tino ma o te mata. |
| Nga Hononga kua tutakina | He ngawari te tiaki me te whakatikatika i te mara | E hiahia ana ki te whakauru i nga ahuatanga anti-hurihuri me nga rohe tohu taipana. |
Me tino whakaatu koe i to tikanga tango raraunga e hiahiatia ana. Ka tiakina e nga FPC nga waahi utu nui me te whakaiti i te taumaha katoa. Ka hiahia ratou ki nga raraunga ararere motuhake me te haumi taputapu nui. Engari, ko nga waea waea he nui ake te ngawari o te tinana me te iti ake o nga utu taputapu tuatahi. Me tautuhi tonu koe i o raatau tohu whakamarumaru kia kore ai e pakaru ki te tahuhu kōwae.
Whakaratohia nga waahi tika me te nui katoa o nga waahanga aroturuki ngaohiko. Ko ia hononga rangatū te tikanga me whai tohu tohu whakatapua. Me tautuhi koe kei hea enei tohu ka puta mai i te ara hiko matua. Ko te mokowā tika ka aukati i te ngaohiko teitei ki nga raina pūoko ngaohiko iti e tata ana.
Ko te whakahaere werawera ka whakawhirinaki ki nga raraunga pāmahana tika. Me tohu e koe te maha o nga wera wera NTC e hiahiatia ana. Tautuhia nga waahi tuunga e whaaia ana puta noa i te huihuinga. Ko te tikanga ka whakanohohia e nga miihini enei pukoro ki te taha o nga pūtau e tino tumanakohia ana, ki te tauranga pai ranei. Me whakapūtā hoki te tikanga herenga pai. Ko te whakapiri i te mata-maunga, te potting epoxy, me te riveting miihini he rereke nga waa whakautu waiariki.
Ko te atanga e hono ana i te CCS ki te Pūnaha Whakahaere Pūhiko (BMS) me tino whakamaarama. Tauwhāitihia tō waitohu tūhono me te tauira. Whakaurua te titi titi e hiahiatia ana me te whirihoranga titi tika. Ma te whakarato wawe i enei raraunga honohono ka tino pai te hiku o te FPC, te wehenga whana ranei ki te putea BMS.
Ko to whiringa mo te whakarewa turanga e whakaatu ana i te taumaha me te pai o te hiko. Tauwhāitihia ō manakohanga mārama. Ko te parahi (hei tauira, T2, C11000 ranei te karaehe) e tuku ana i te kaha o te kawe hiko engari he nui te taumaha. Ko te konumohe (hei tauira, 1060, 1070 ranei te karaehe) ka nui te whakaheke taumaha engari me nui ake nga waahanga whiti kia rite ki te kaha o te parahi o naianei. Me tino whakaatu koe i te matotoru rawa e hiahiatia ana.
He tere te waikura o te parahi mata, ka hangaia e te konumohe kore nga papa o te waikura. Me whakahau e koe nga whakaritenga whakakikorua mata kia kore ai e paheketanga. Ko te whakakikorua nikel he paerewa mo nga tono whakapiri laser. Ko te whakakikorua tine he tino pai te aukati waikura mo nga taiao kaupapa-whanui. Ko te whakakikorua hiriwa ka whakanui i te kawe i nga hononga miihini o naianei. Kōwhiria te whakakikorua e ōrite ana ki tō tikanga whakahiato.
Kei te hiahia matou ki o hiahia mo nga rawa whakamarumaru. Ko nga whiringa noa ko te kiriata PET, te kiriata PI (Polyimide), te paninga epoxy i runga i te paura ranei.
Ko te tuku i te imeera maamaa ka whakamanahia he korero koretake. Me whakakotahi koe i o whakaritenga ki nga whakatakotoranga konae paerewa. Whakaratohia nga konae STEP, IGES ranei mo nga tauira miihini 3D. Tukuna nga konae Gerber paerewa mo nga whakatakotoranga FPC. Whakauruhia i nga wa katoa nga whakaahua 2D PDF kua whakamohiotia me nga ture Geometric Dimensioning and Tolerance (GD&T). Ko enei tuku ka hoatu ki nga kaihanga te ahuahanga tika e tika ana kia whakahua tika.
Me manatoko koe i te kaha o te kaihanga ki te whakatutuki i nga paerewa motuka. Tonoa mo o raatau tiwhikete motuhake. Ko te IATF 16949 te whakarite i te mana o te kounga i roto i nga mekameka tuku miihini. Ko te ISO 26262 tautukunga haumaru mahi kaore e taea te whiriwhiri mo nga waahanga hiko nui. Me whakau ano koe ka tutuki o raatau hua ki nga paerewa taiao o te ao penei i te RoHS me te REACH.
Te arotake i nga kaihoko i runga i o raatau kaha ki te miihini. Ko nga hoa pai rawa atu ka whakahaere i te arotake DFM i mua i te tapahi i nga taputapu tinana. Ka whakahaerehia e ratou nga whaihanga waiariki hei whakamana i te kiato o naianei me te tohanga wera puta noa i te ahuahanga pae pahi. Ma tenei whaihanga tere e whakarite kia tino tauine to hoahoa mo te hanga papatipu.
Ko te whakarite i tetahi punaha hononga pūtau tino pono ka noho tonu te mahi miihini mahi tahi. Ehara i te mea he hoko noa i waho-te-papa. Ko te angitu o to putea pākahiko ka whakawhirinaki katoa ki te tika o nga raraunga ka tukuna e koe ki to hoa hangahanga.
Ka akiaki matou i nga roopu miihini me nga apiha hoko ki te whakakotahi i o raatau whakaritenga. Kohikohia o kawenga hiko katoa, rohe miihini, me nga whakatakotoranga tairongo ki te tuhinga hangarau kotahi. Mahia tenei i mua i te toro atu ki tetahi kaiwhakarato mo te utu tuatahi.
Mena kua reri to raraunga, mahia te mahi nui e whai ake nei. Tukuna o konae CAD 3D me nga whakaritenga hangarau ki tetahi hoa hanga pono i tenei ra. Ma te arotakenga DFM kaha me te korero tika mo te kaupapa tuatahi ka mau tonu to raarangi whakaputa.
A: He rereke nga wa arahi i runga i nga mahi hangahanga e hiahiatia ana. Ko te mahi tauira tere ma te tapahi taiaho me te taputapu ngawari ka roa te 2 ki te 4 wiki. Mena e hiahia ana te hoahoa ki te mate hiri me nga taputapu raima FPC ritenga, ka roa te wa arahi tuatahi ki te 6 ki te 8 wiki. Ko te whakarato i nga konae CAD tika ki mua ka whakaiti i nga whakaroa.
A: Ae, engari he nui nga whiunga. Ko te whakarereke i nga tohu a te FPC i muri mai i te taputapu ka hiahiatia he kopare tarai hou me nga mate tapahi. Ma tenei ka whakakore i to haumi taputapu o mua. Ka whakaroa hoki i te whakaputanga mo etahi wiki. Me whakaoti e koe nga pona ngaohiko me te ararere pūoko i mua i te whakaae ki te waahanga taputapu whakamutunga.
A: Ae, he mea tino nui te whakatauira waiariki. Ka whakamanahia e nga whaihanga nga wahi wera kiato o naianei me te tohanga wera katoa i raro i nga kawenga teitei. Ko te whakahaere i enei tauira ma te mamati ka tohu i nga kaokao morearea i mua i te tapahi konganuku. Ko tenei mahi karekau he whakaiti i nga huringa whitiwhitinga tinana me te aukati i te rewa kino i roto i nga huihuinga tere tere.
